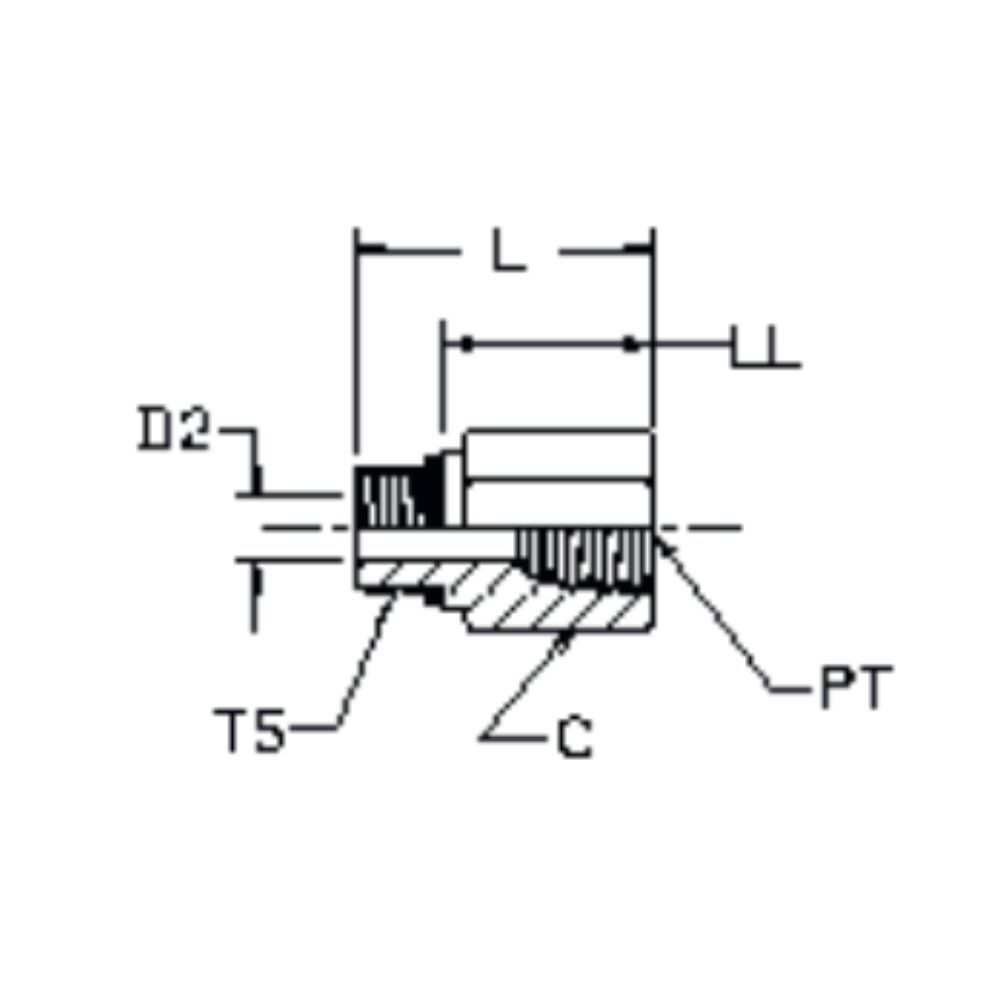

TUBE
FITTING
PART#

PT
PORT THD
NPTF

T5
PORT THD
UN/UNF-2A

C
HEX
(inch)

D2
DRILL

L
(inch)

6405-2-2

1/8-27

5/16-24

9/16

0.094

0.91

6405-2-4

1/8-27

7/16-20

9/16

0.172

1.00

6405-4-4

1 1/4-18

7/16-20

3/4

0.172

1.16

6405-4-5

1/4-18

1/2-20

3/4

0.234

1.19

6405-4-6

1 1/4-18

9/16-18

3/4

0.297

1.16

6405-6-6

3/8-18

9/16-18

7/8

0.297

1.28

6405-8-6

1/2-14

9/16-18

1 1/8

0.297

1.53

6405-2-8

1/8-27

3/4-16

7/8

0.391

0.80

6405-4-8

1 1/4-18

3/4-16

7/8

0.391

1.13

6405-6-8

3/8-18

3/4-16

7/8

0.391

1.28

6405-8-8

1/2-14

3/4-16

1 1/8

0.391

1.50

6405-5-10

1/4-18

7/8-14

1

0.500

0.81

6405-6-10

3/8-18

7/8-14

1

0.500

1.31

6405-8-10

1/2-14

7/8-14

1 1/8

0.500

1.53

6405-12-10

3 1/4-14

7/8-14

1 3/8

0.500

1.63

6405-4-12

1 1/4-18

1 1/16-12

1 1/4

0.656

1.00

6405-6-12

3/8-18

1 1/6-12

1 1/4

0.656

1.00

6405-8-12

1/2-14

1 1/6-12

1 1/4

0.656

1.41

6405-12-12

3/4-14

1 1/6-12

1 3/8

0.656

1.72

6405-8-14

1/2-14

1 3/16-12

1 3/8

0.719

1.06

6405-12-14

3/4-14

1 3/16-12

1 3/8

0.719

1.69

6405-8-16

1/2-14

1 5/16-12

1 1/2

0.844

1.00

6405-12-16

3/4-14

1 5/16-12

1 1/2

0.844

1.50

6405-16-16

1-1 11/2

1 5/16-12

1 5/8

0.875

1.88

6405-16-20

1-1 11/2

1 5/8-12

1 7/8

1.078

1.00

6405-24-20

1 1/2-1/4

1 5/8-12

2 1/4

1.078

2.16

6405-20-20

1 1/4-11 1/2

1 5/8-12

2

1.078

1.97

6405-16-24

1-11 1/2

1 7/8-12

2 1/8

1.344

1.00

6405-20-24

1 1/4-11 1/2

1 7/8-12

2 1/8

1.312

1.94

6405-24-24

1 1/2-11 1/2

1 7/8-12

2 1/4

1.344

2.00

6405-32-32

2-1 11/2

2 1/2-12

2 7/8

1.781

2.06
