Description
THREAD | O-RING | DIMENSIONS | ||||||
PART NO. | E | F | E | F | A | B | L | S1 |
1EH-12-10 | M12X1.25 | M10X1 | 8X1.9 | O08.1X1.6 | 11 | 8.5 | 26.5 | 14 |
1EH-14-12 | M14X1.5 | M12X1.5 | 10X1.9 | O09.3X2.4 | 11 | 11 | 29.5 | 17 |
1EH-16-14 | M16X1.5 | M14X1.5 | 11X1.9 | O11.3X2.4 | 11 | 11 | 29.5 | 19 |
1EH-18-16 | M18X1.5 | M16X1.5 | 13X1.9 | O13.3X2.4 | 11 | 11.5 | 31.5 | 22 |
1EH-22-18 | M22X1.5 | M18X1.5 | 16X2.4 | O15.3X2.4 | 12 | 12.5 | 34.5 | 24 |
1EH-27-22 | M27X1.5 | M22X1.5 | 20X2.4 | O19.3X2.4 | 13 | 15 | 38 | 30 |
1EH-30-27 | M30X1.5 | M27X2 | 24X2.4 | O23.5X3.0 | 14 | 18.5 | 43.5 | 32 |
1EH-36-33 | M36X2 | M33X2 | 30X3.1 | O29.2X3.0 | 16 | 18.5 | 47.5 | 41 |
1EH-39-33 | M39X2 | M33X2 | 32X3.1 | O29.2X3.0 | 18 | 18.5 | 49.5 | 41 |
1EH-42 | M42X2 | M42X2 | 35X3.1 | O38.5X3.0 | 20 | 19 | 54 | 50 |
1EH-45-42 | M45X2 | M42X2 | 38X3.1 | O38.5X3.0 | 20 | 19 | 54 | 50 |
1EH-52-48 | M52X2 | M48X2 | 40X3.1 | O44.5X3.0 | 22 | 21.5 | 58.5 | 55 |

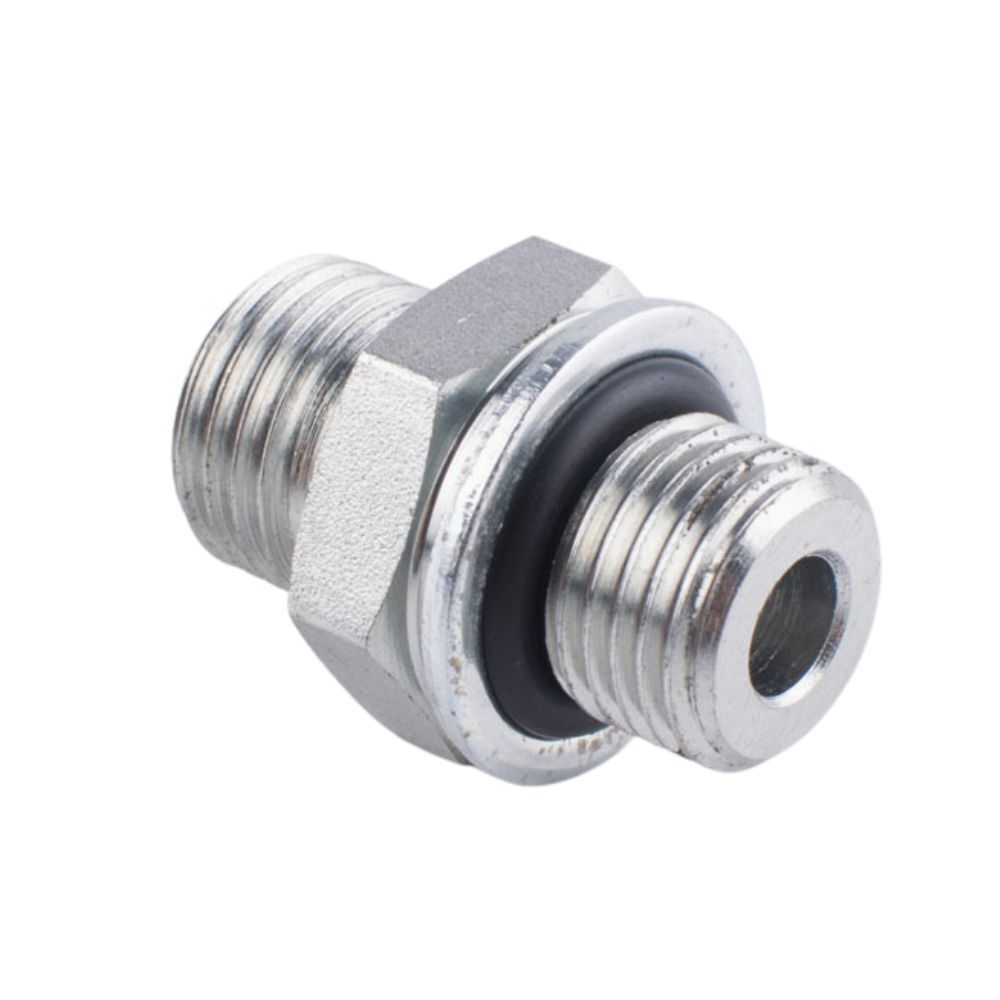

1EH Male O-ring Seal Metric Thread Adapters Video
This video shows information about the 1EH o-ring seal metric pipe fitting.
Hydraulic metric thread adapters are commonly used in hydraulic and pneumatic systems, as well as in industrial applications where leak prevention is critical.
If you have any questions about metric o’ring fitting, please contact us.
