Description

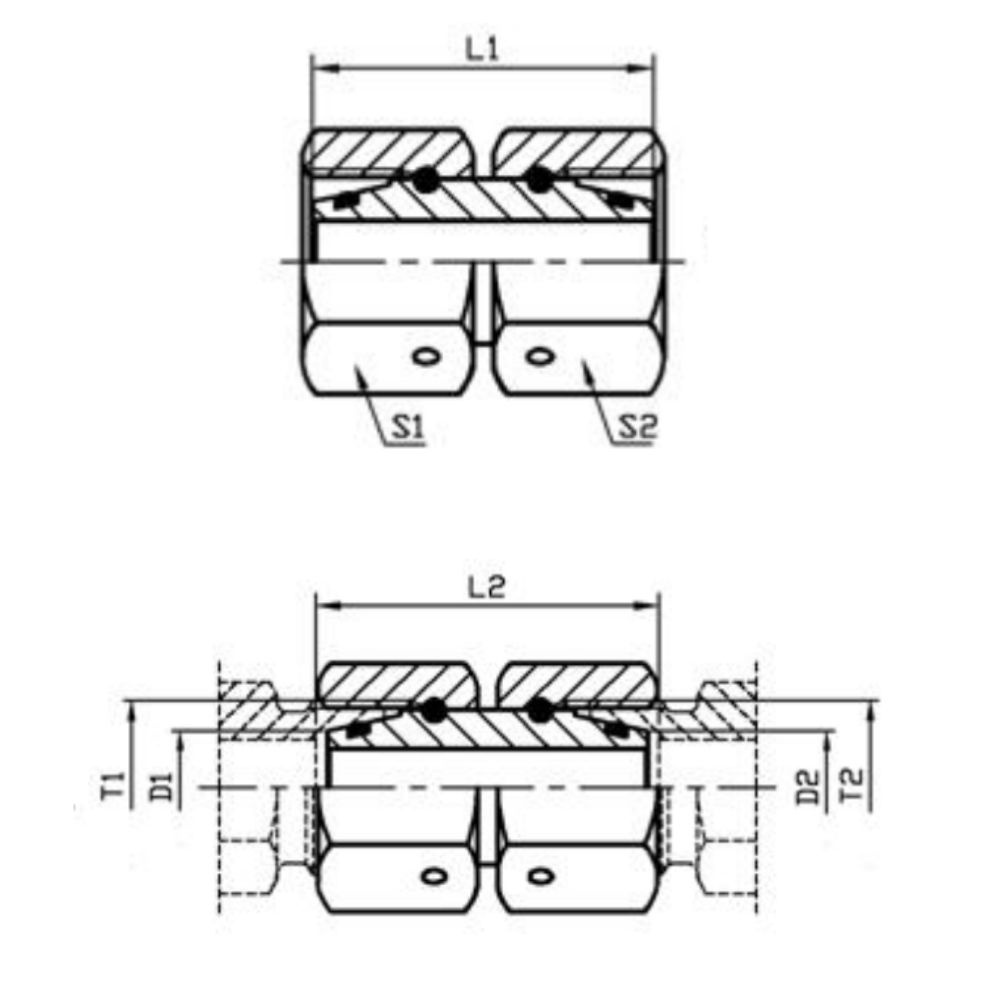

PART NO. | THREAD | TUBE O.D | DIMENSIONS | ||||
T1 | T2 | D1、D2 | L1 | L2 | S1、S2 | ||
L | 3C-12W | M12X1.5 | M12X1.5 | 06 | 32 | 33 | 14 |
3C-14W | M14X1.5 | M14X1.5 | 08 | 32 | 33 | 17 | |
3C-16W | M16X1.5 | M16X1.5 | 10 | 33 | 34 | 19 | |
3C-18W | M18X1.5 | M18X1.5 | 12 | 33 | 34 | 22 | |
3C-22W | M22X1.5 | M22X1.5 | 15 | 38 | 39 | 27 | |
3C-26W | M26X1.5 | M26X1.5 | 18 | 38 | 40 | 32 | |
3C-30W | M30X2 | M30X2 | 22 | 42 | 44 | 36 | |
3C-36W | M36X2 | M36X2 | 28 | 46 | 48 | 41 | |
3C-45W | M45X2 | M45X2 | 35 | 48 | 52 | 50 | |
3C-52W | M52X2 | M52X2 | 42 | 52 | 57 | 60 | |
S | 3D-14W | M14X1.5 | M14X1.5 | 06 | 32 | 33 | 17 |
3D-16W | M16X1.5 | M16X1.5 | 08 | 33 | 34 | 19 | |
3D-18W | M18X1.5 | M18X1.5 | 10 | 33 | 35 | 22 | |
3D-20W | M20X1.5 | M20X1.5 | 12 | 36 | 38 | 24 | |
3D-22W | M22X1.5 | M22X1.5 | 14 | 39 | 41 | 27 | |
3D-24W | M24X1.5 | M24X1.5 | 16 | 39 | 42 | 30 | |
3D-30W | M30X2 | M30X2 | 20 | 44 | 48 | 36 | |
3D-36W | M36X2 | M36X2 | 25 | 46 | 53 | 46 | |
3D-42W | M42X2 | M42X2 | 30 | 52 | 62 | 50 | |
3D-52W | M52X2 | M52X2 | 38 | 52 | 67 | 60 |

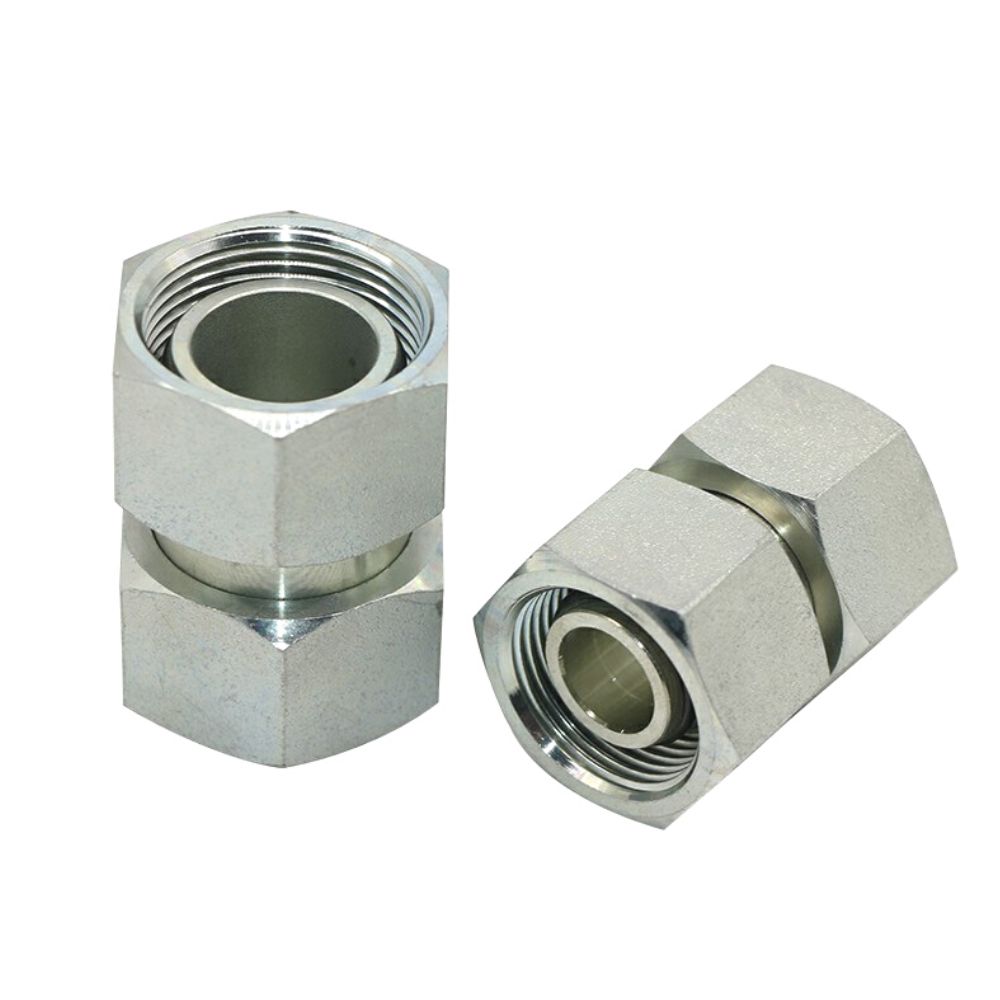

3C/3D Metric Compression Adapter Video
This video shows information about the 3C/3D metric compression adapter.
Hydraulic compression adapter is versatile, and is suitable for hydraulic systems, plumbing system and different applications.
If you have any questions about metric hydraulic fitting, please contact us.
