Description

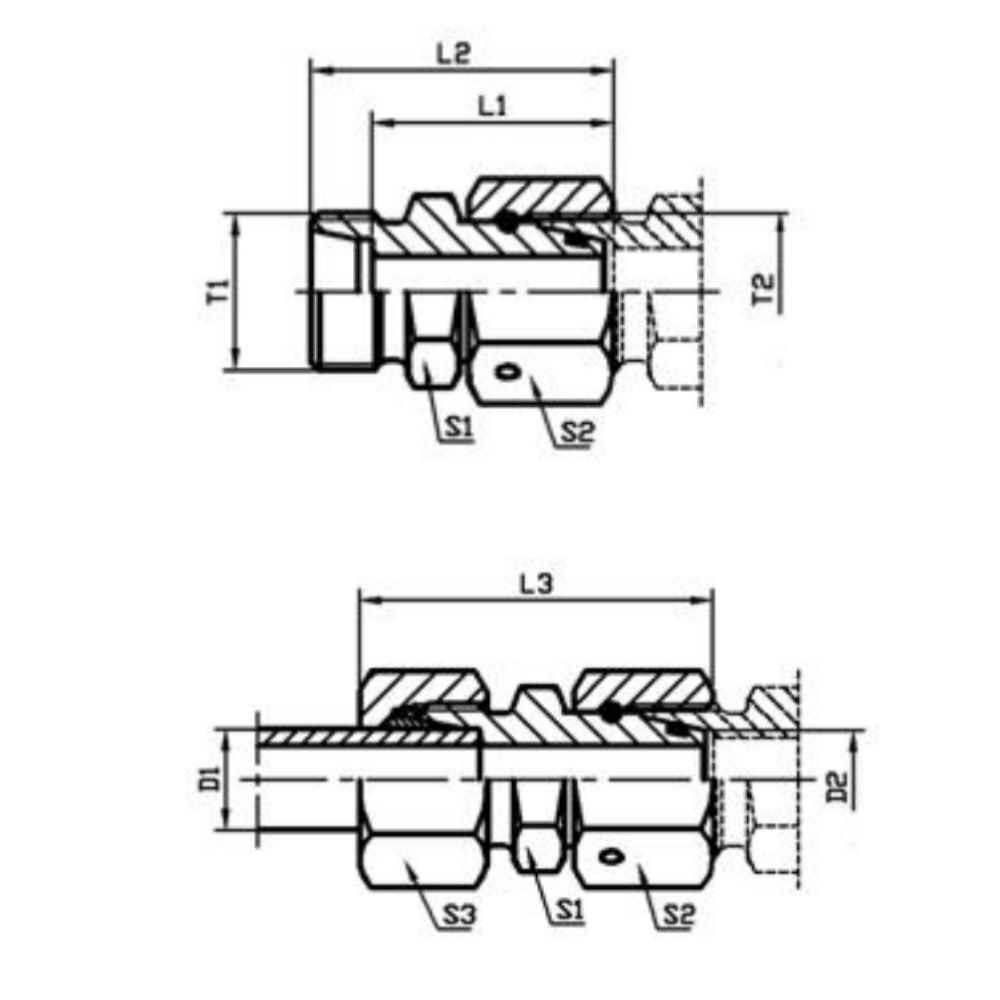

PART NO. | THREAD | TUBE O.D | DIMENSIONS | ||||||
T1 | T2 | D1、D2 | L1 | L2 | L3 | S1 | S2、S3 | ||
L | 2C-12W | M12X1.5 | M12X1.5 | 06 | 36 | 43 | 51 | 12 | 14 |
2C-14W | M14X1.5 | M14X1.5 | 08 | 36 | 43 | 51 | 14 | 17 | |
2C-16W | M16X1.5 | M16X1.5 | 10 | 36 | 43 | 51 | 17 | 19 | |
2C-18W | M18X1.5 | M18X1.5 | 12 | 36 | 43 | 51 | 19 | 22 | |
2C-22W | M22X1.5 | M22X1.5 | 15 | 36 | 43 | 51 | 24 | 27 | |
2C-26W | M26X1.5 | M26X1.5 | 18 | 36 | 43.5 | 52 | 27 | 32 | |
2C-30W | M30X2 | M30X2 | 22 | 40 | 47.5 | 56 | 32 | 36 | |
2C-36W | M36X2 | M36X2 | 28 | 40 | 47.5 | 57 | 41 | 41 | |
2C-45W | M45X2 | M45X2 | 35 | 50 | 60.5 | 72 | 46 | 50 | |
2C-52W | M52X2 | M52X2 | 42 | 60 | 71 | 83 | 55 | 60 | |
S | 2D-14W | M14X1.5 | M14X1.5 | 06 | 36 | 43 | 51 | 14 | 17 |
2D-16W | M16X1.5 | M16X1.5 | 08 | 36 | 43 | 51 | 17 | 19 | |
2D-18W | M18X1.5 | M18X1.5 | 10 | 36 | 43.5 | 52 | 19 | 22 | |
2D-20W | M20X1.5 | M20X1.5 | 12 | 36 | 43.5 | 52 | 22 | 24 | |
2D-22W | M22X1.5 | M22X1.5 | 14 | 40 | 48 | 58 | 24 | 27 | |
2D-24W | M24X1.5 | M24X1.5 | 16 | 40 | 48.5 | 58 | 27 | 30 | |
2D-30W | M30X2 | M30X2 | 20 | 46 | 56.5 | 68 | 32 | 36 | |
2D-36W | M36X2 | M36X2 | 25 | 50 | 62 | 74 | 41 | 46 | |
2D-42W | M42X2 | M42X2 | 30 | 56 | 69.5 | 83 | 46 | 50 | |
2D-52W | M52X2 | M52X2 | 38 | 60 | 76 | 91 | 55 | 60 |

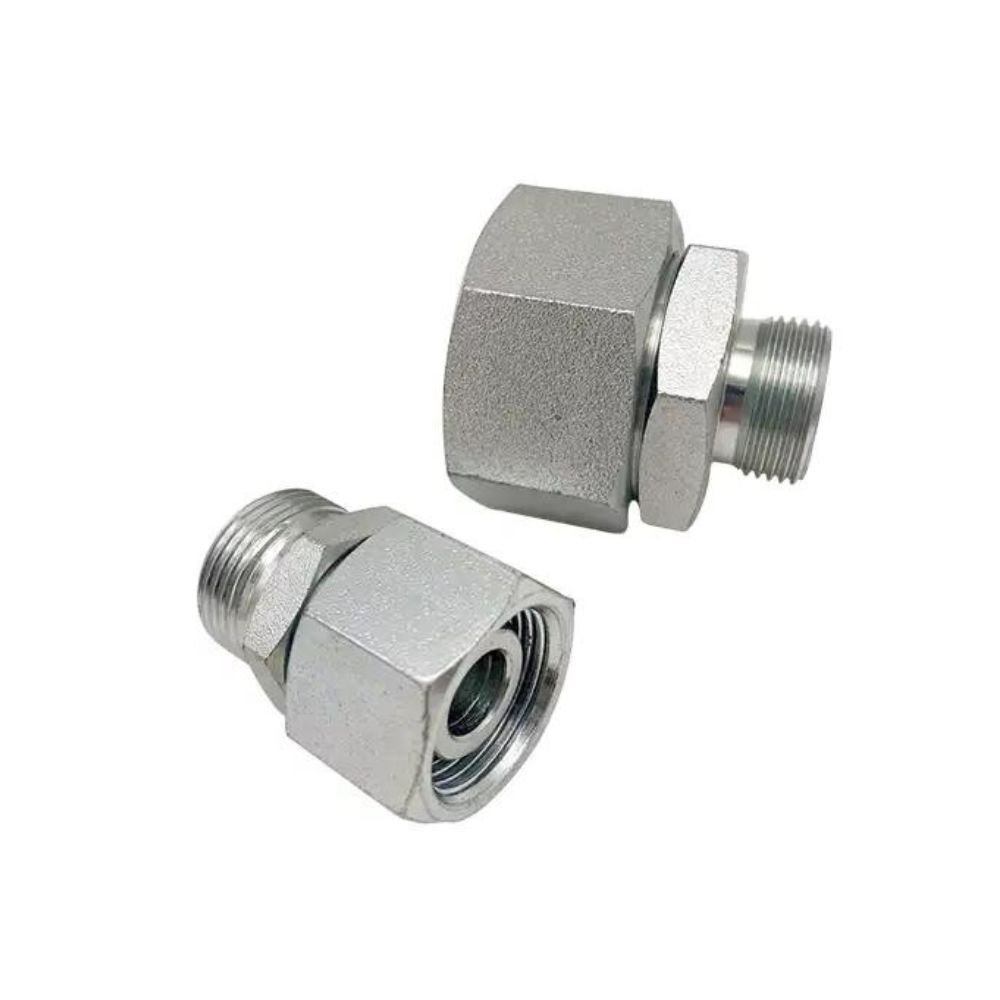

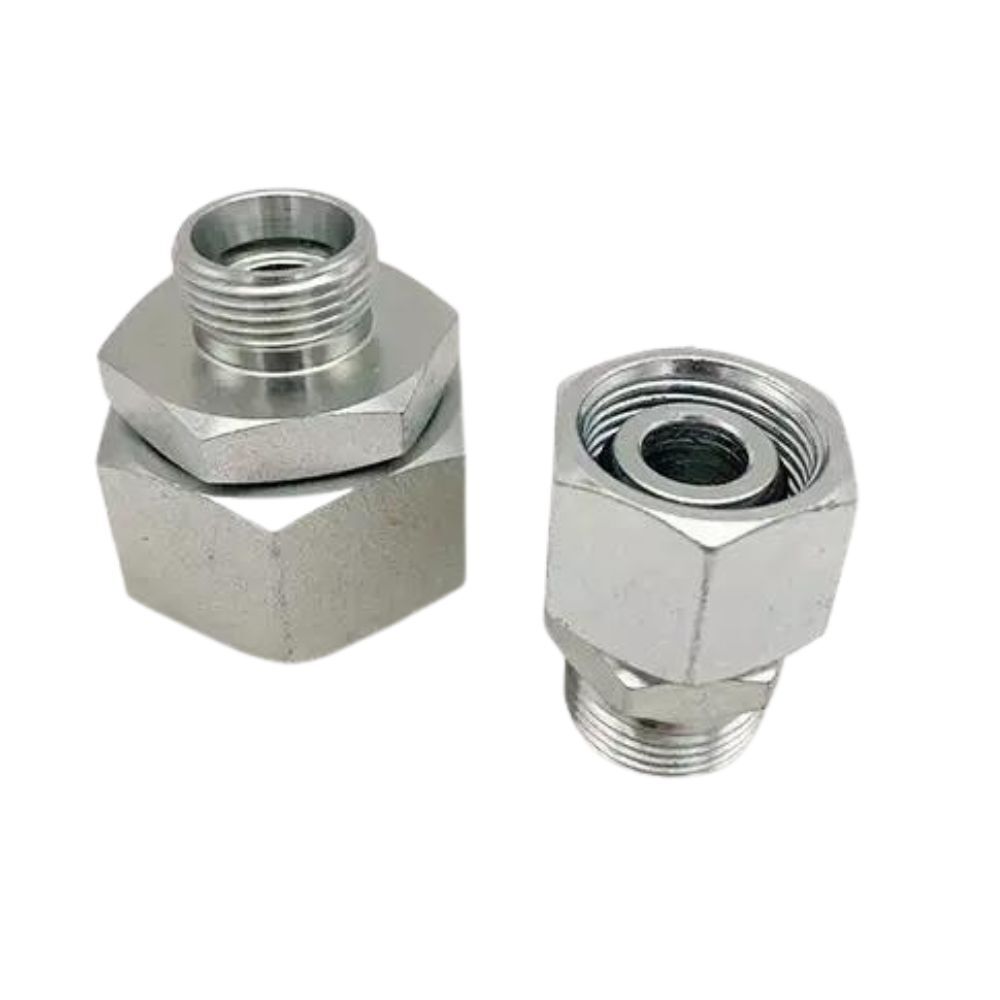

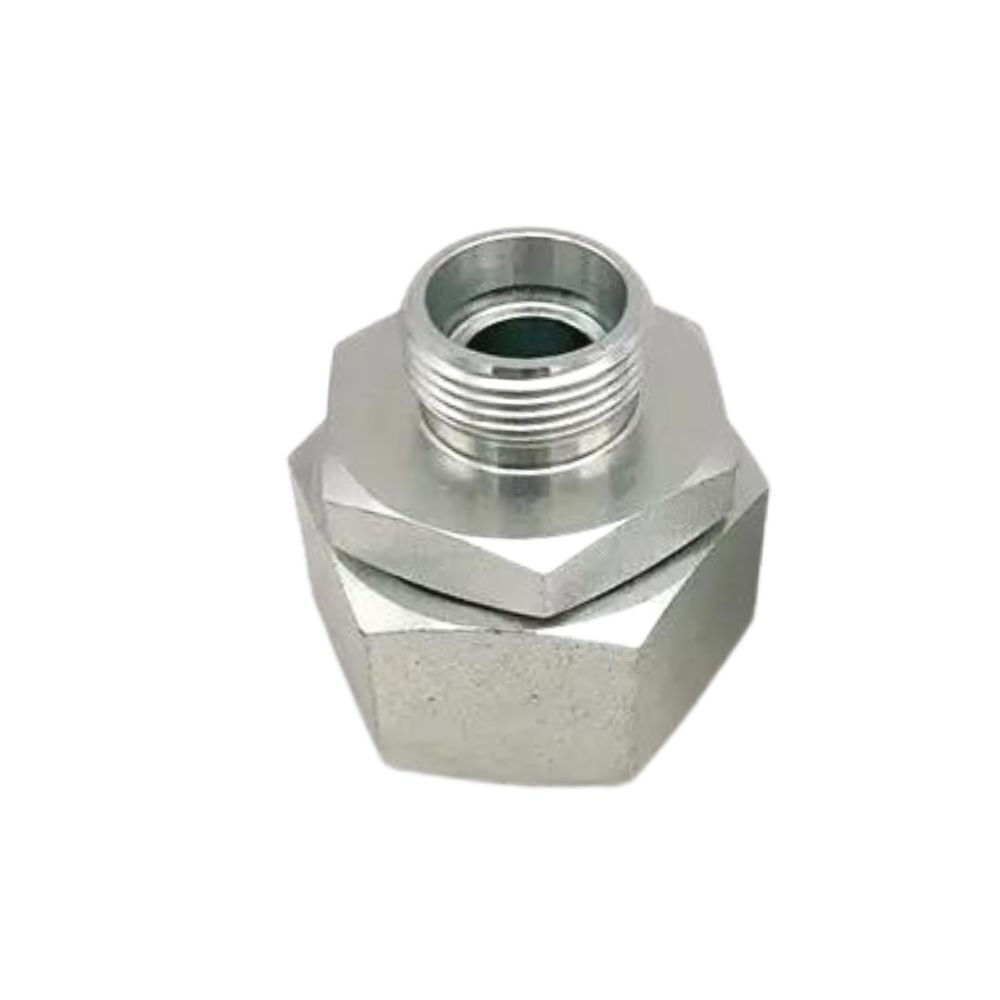

2C-W/2D-W Female Compression Metric Fitting Video
This video shows information about the 2C/2D female compression metric fitting.
Hydraulic compression fitting is versatile, and is suitable for hydraulic systems, plumbing system and different applications.
If you have any questions about metric hydraulic compression fitting, please contact us.
