Description

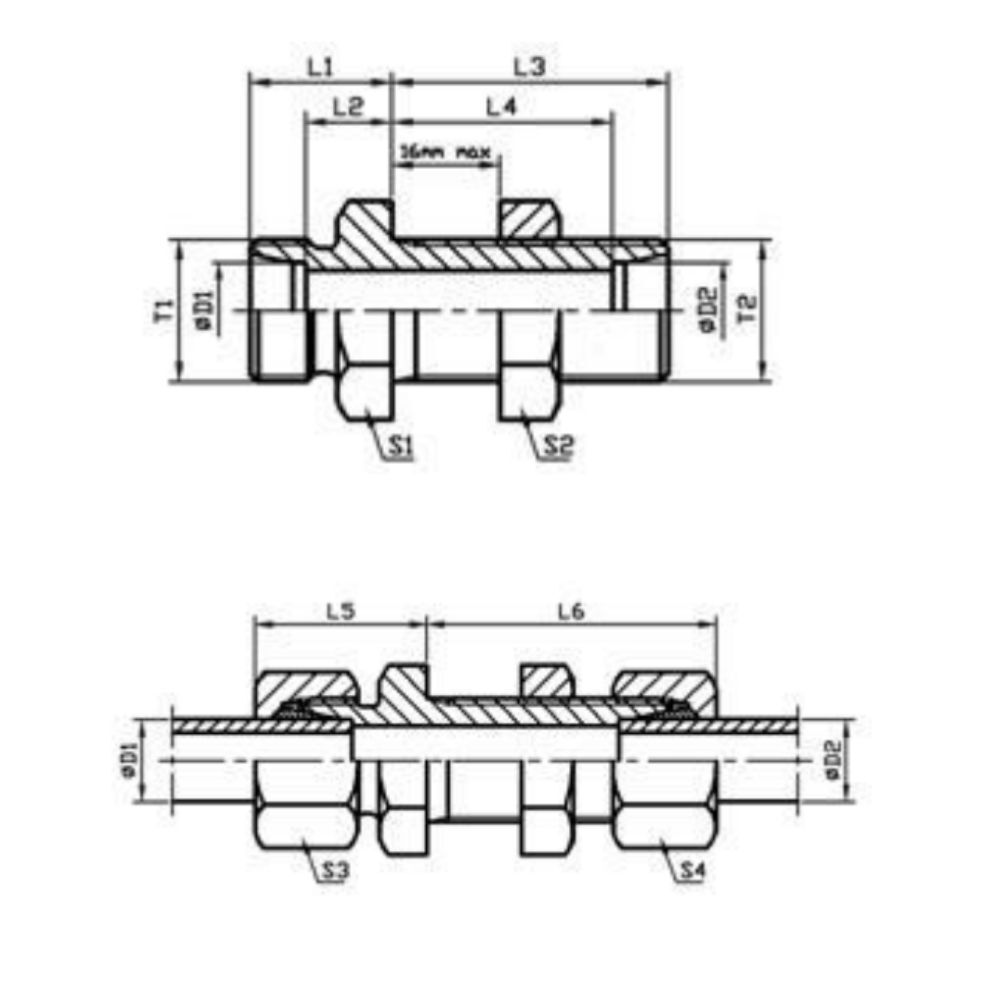

RAPT NO. | THREAD | TUBE O.D | DIMENSIONS | ||||||||||
T1 | T2 | D1、D2 | L1 | L2 | L3 | L4 | L5 | L6 | S1 | S2 | S3、S4 | ||
L | 6C-12LN | M12X1.5 | M12X1.5 | 06 | 14 | 7 | 34 | 27 | 22 | 42 | 17 | 17 | 14 |
6C-14LN | M14X1.5 | M14X1.5 | 08 | 15 | 8 | 34 | 27 | 23 | 42 | 19 | 19 | 17 | |
6C-16LN | M16X1.5 | M16X1.5 | 10 | 17 | 10 | 35 | 28 | 25 | 43 | 22 | 22 | 19 | |
6C-18LN | M18X1.5 | M18X1.5 | 12 | 17 | 10 | 36 | 29 | 25 | 44 | 24 | 24 | 22 | |
6C-22LN | M22X1.5 | M22X1.5 | 15 | 19 | 12 | 38 | 31 | 27 | 46 | 27 | 30 | 27 | |
6C-26LN | M26X1.5 | M26X1.5 | 18 | 21 | 13.5 | 40 | 32.5 | 30 | 49 | 32 | 36 | 32 | |
6C-30LN | M30X2 | M30X2 | 22 | 24 | 16.5 | 42 | 34.5 | 33 | 51 | 36 | 41 | 36 | |
6C-36LN | M36X2 | M36X2 | 28 | 26 | 18.5 | 43 | 35.5 | 35 | 52 | 41 | 46 | 41 | |
6C-45LN | M45X2 | M45X2 | 35 | 29 | 18.5 | 47 | 36.5 | 40 | 58 | 50 | 55 | 50 | |
6C-52LN | M52X2 | M52X2 | 42 | 30 | 19 | 47 | 36 | 42 | 59 | 60 | 65 | 60 | |
S | 6D-14LN | M14X1.5 | M14X1.5 | 06 | 19 | 12 | 36 | 29 | 27 | 44 | 19 | 19 | 17 |
6D-16LN | M16X1.5 | M16X1.5 | 08 | 20 | 13 | 36 | 29 | 28 | 44 | 22 | 22 | 19 | |
6D-18LN | M18X1.5 | M18X1.5 | 10 | 22 | 14.5 | 37 | 29.5 | 31 | 46 | 24 | 24 | 22 | |
6D-20LN | M20X1.5 | M20X1.5 | 12 | 22 | 14.5 | 38 | 30.5 | 31 | 47 | 27 | 27 | 24 | |
6D-22LN | M22X1.5 | M22X1.5 | 14 | 25 | 17 | 40 | 32 | 35 | 50 | 30 | 30 | 27 | |
6D-24LN | M24X1.5 | M24X1.5 | 16 | 25 | 16.5 | 40 | 31.5 | 35 | 50 | 32 | 32 | 30 | |
6D-30LN | M30X2 | M30X2 | 20 | 28 | 17.5 | 44 | 33.5 | 39 | 55 | 41 | 41 | 36 | |
6D-36LN | M36X2 | M36X2 | 25 | 32 | 20 | 47 | 35 | 44 | 59 | 46 | 46 | 46 | |
6D-42LN | M42X2 | M42X2 | 30 | 35 | 21.5 | 51 | 37.5 | 48 | 64 | 50 | 50 | 50 | |
6D-52LN | M52X2 | M52X2 | 38 | 38 | 22 | 53 | 37 | 53 | 68 | 65 | 65 | 60 |

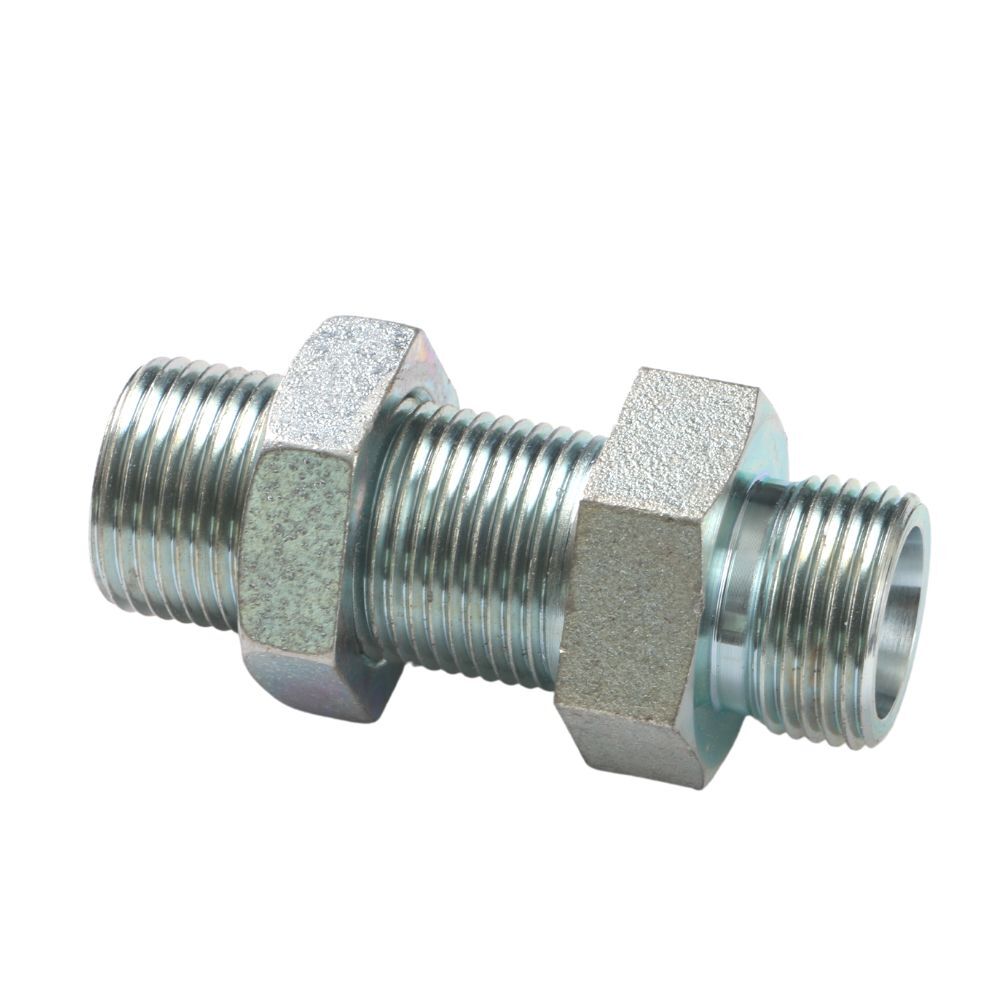

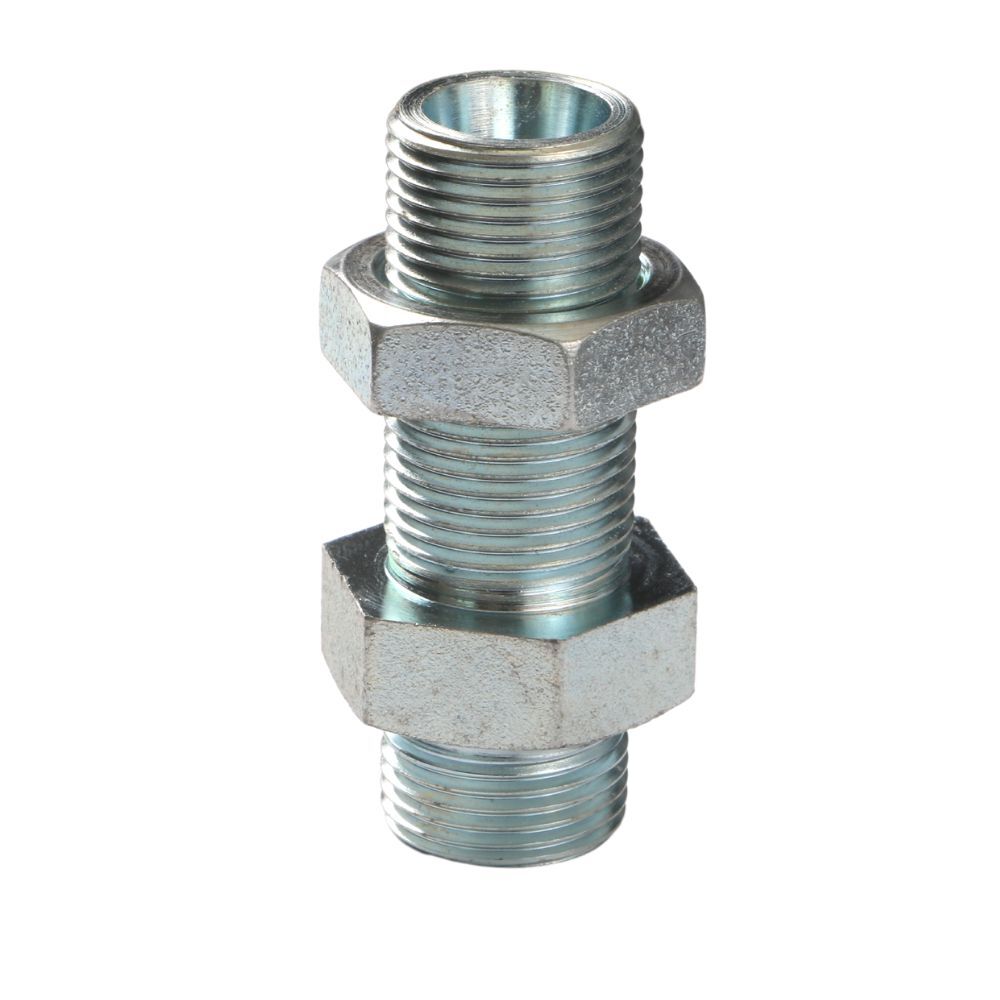

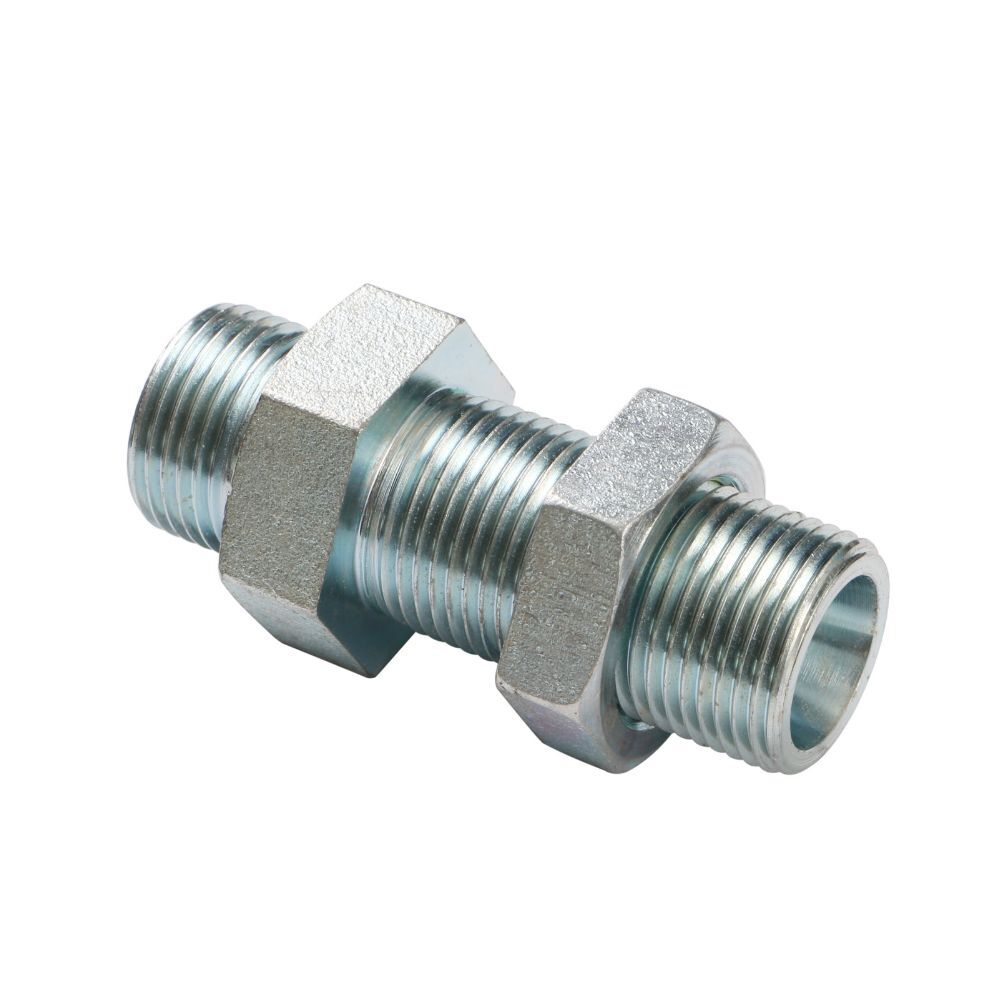

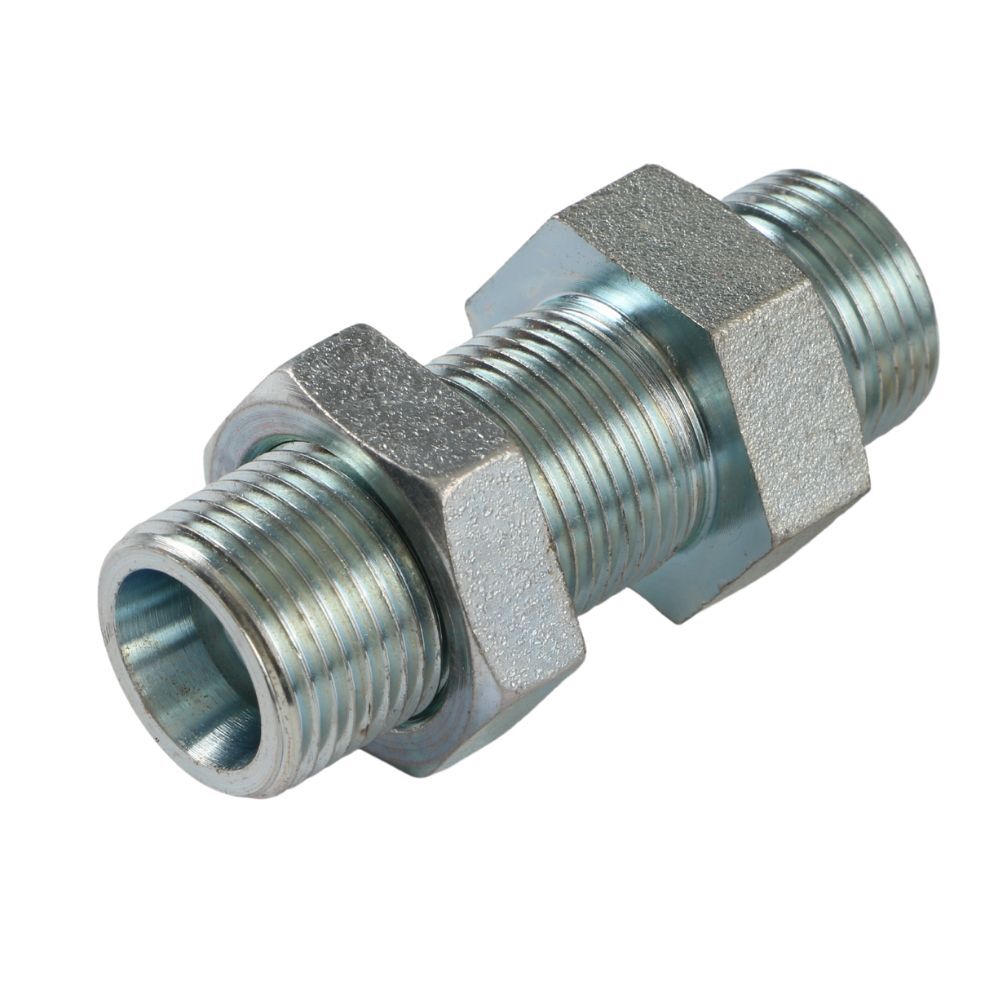

6C Metric Bulkhead Adapters Video
This video shows information about the 6C metric bulkhead adapters.
Hydraulic metric adapters have a wide range of fluid applications in various industries where hydraulic systems are used. Such as automotive, agriculture, and construction systems.
If you have any questions about metric hydraulic hose fitting, please contact us.
