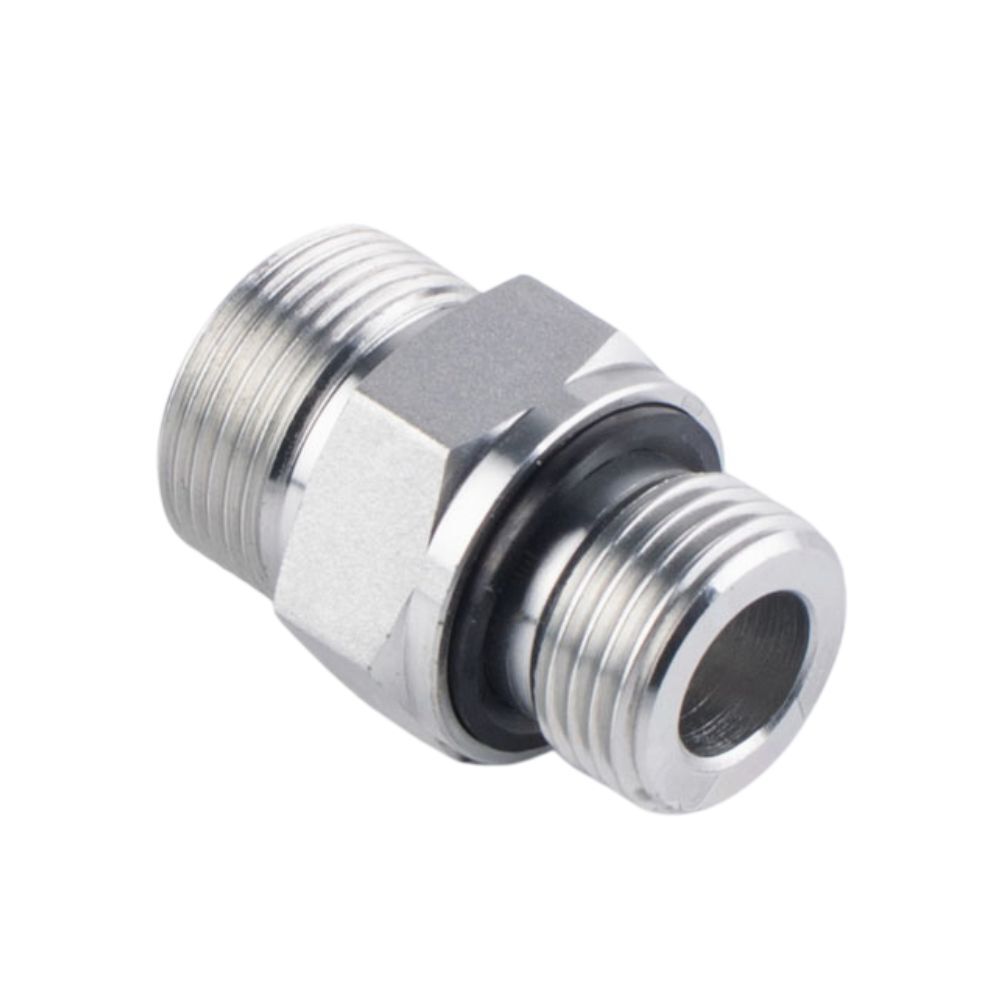

Description

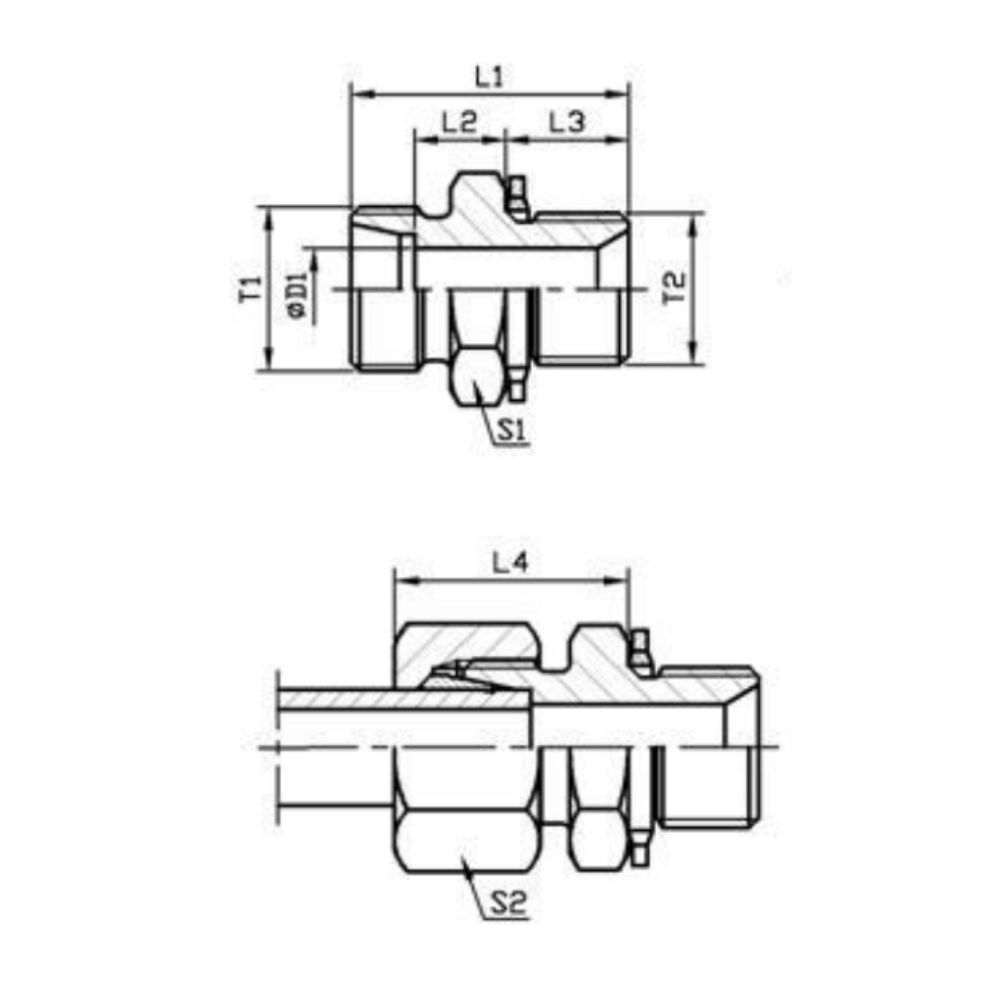

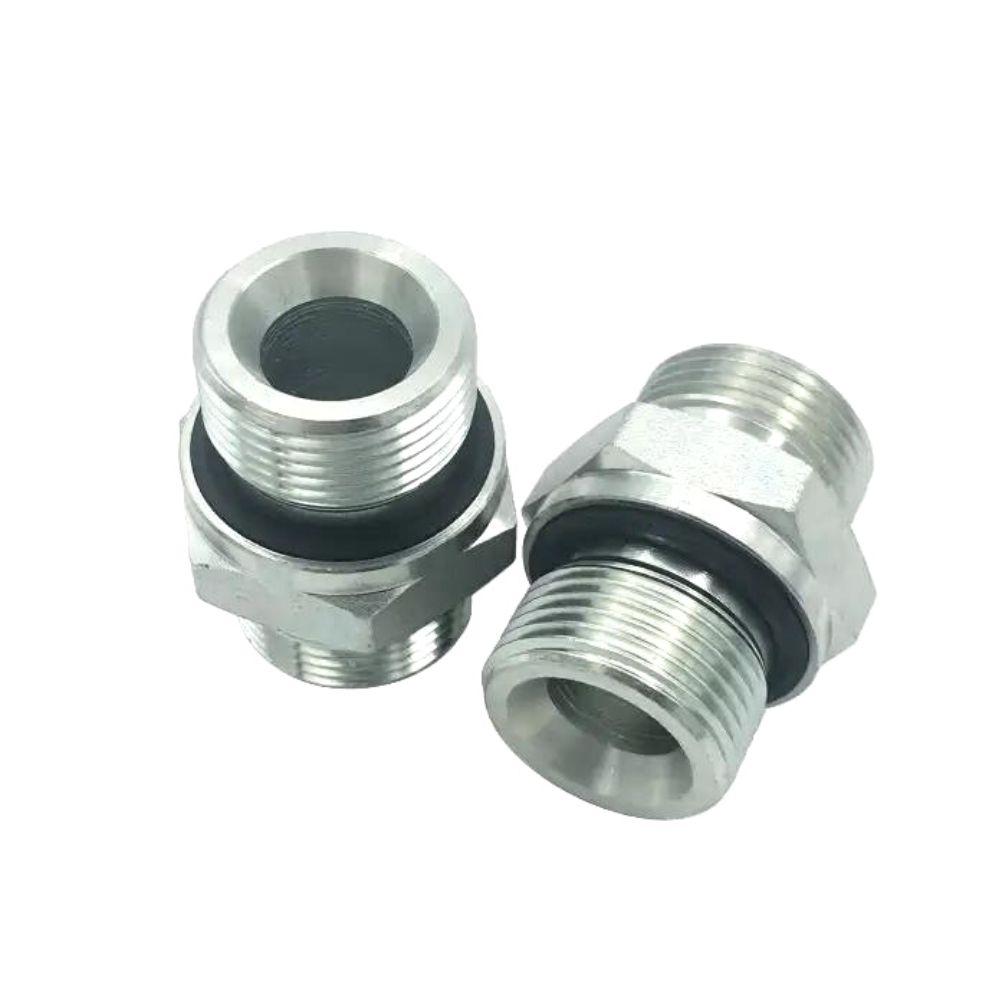

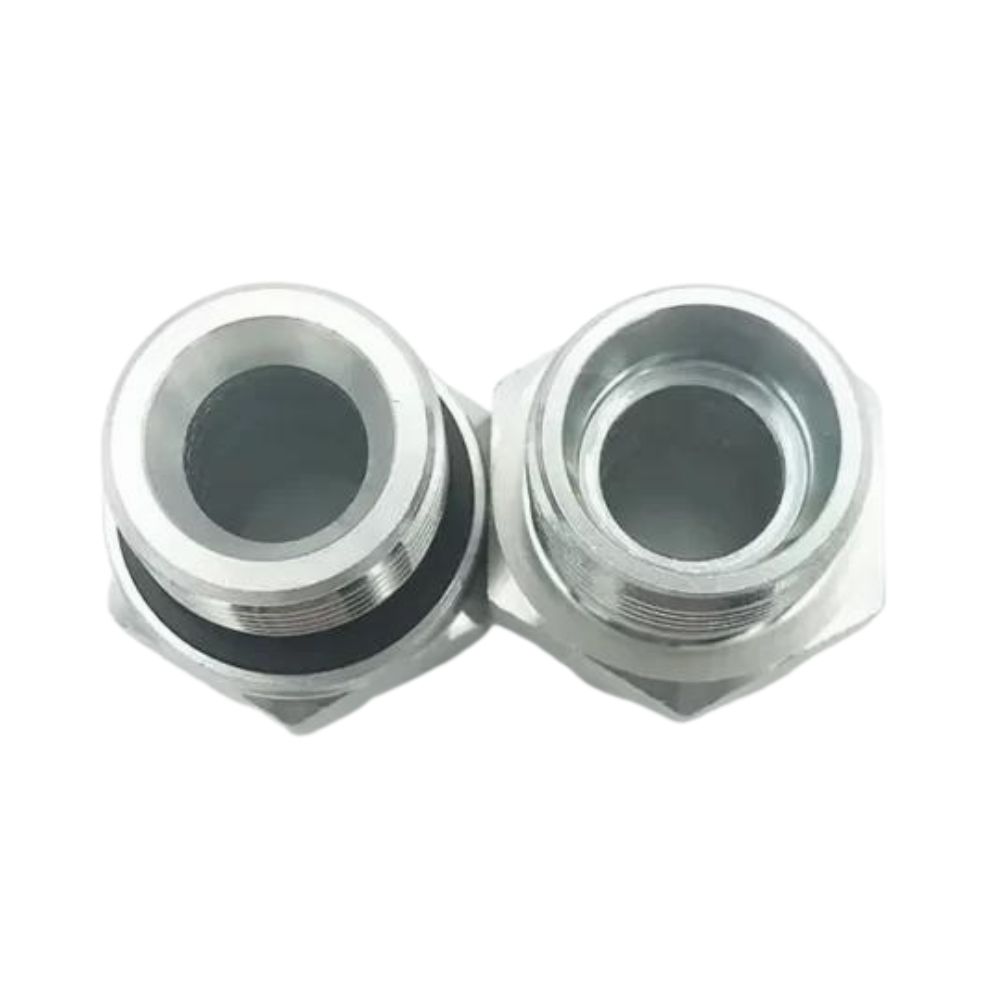

PART NO. | THREAD | TUBE O.D | DIMENSIONS | |||||||
T1 | T2 | D1 | L1 | L2 | L3 | L4 | S1 | S2 | ||
L | 1CM-12-10 | M12X1.5 | M10X1 | 06 | 23.5 | 8.5 | 8 | 23 | 14 | 14 |
1CM-14-12 | M14X1.5 | M12X1.5 | 08 | 29 | 10 | 10 | 25 | 17 | 17 | |
1CM-14-18 | M14X1.5 | M18X1.5 | 08 | 30.5 | 11.5 | 12 | 26 | 24 | 17 | |
1CM-16-14 | M16X1.5 | M14X1.5 | 10 | 30 | 11 | 11 | 26 | 19 | 19 | |
1CM-16 | M16X1.5 | M16X1.5 | 10 | 31.5 | 12.5 | 12 | 24 | 22 | 19 | |
1CM-16-18 | M16X1.5 | M18X1.5 | 10 | 31.5 | 12.5 | 12 | 27 | 24 | 19 | |
1CM-16-22 | M16X1.5 | M22X1.5 | 10 | 35 | 14 | 14 | 29 | 27 | 19 | |
1CM-18-14 | M18X1.5 | M14X1.5 | 12 | 30 | 11 | 11 | 26 | 19 | 22 | |
1CM-18-16 | M18X1.5 | M16X1.5 | 12 | 31.5 | 12.5 | 12 | 27 | 22 | 22 | |
1CM-18 | M18X1.5 | M18X1.5 | 12 | 31.5 | 12.5 | 12 | 27 | 24 | 22 | |
1CM-18-22 | M18X1.5 | M22X1.5 | 12 | 35 | 14 | 14 | 29 | 27 | 22 | |
1CM-22-16 | M22X1.5 | M16X1.5 | 15 | 32 | 13 | 12 | 28 | 24 | 27 | |
1CM-22-18 | M22X1.5 | M18X1.5 | 15 | 32.5 | 13.5 | 12 | 29 | 24 | 27 | |
1CM-22 | M22X1.5 | M22X1.5 | 15 | 36 | 15 | 14 | 30 | 27 | 27 | |
1CM-26-18 | M26X1.5 | M18X1.5 | 18 | 33.5 | 14 | 12 | 30 | 27 | 32 | |
1CM-26-22 | M26X1.5 | M22X1.5 | 18 | 36 | 14.5 | 14 | 31 | 27 | 32 | |
1CM-30-22 | M30X2 | M22X1.5 | 22 | 38 | 16.5 | 14 | 33 | 32 | 36 | |
1CM-30-26 | M30X2 | M26X1.5 | 22 | 40 | 16.5 | 16 | 33 | 32 | 36 | |
1CM-30-27 | M30X2 | M27X2 | 22 | 42 | 18.5 | 16 | 35 | 32 | 36 | |
1CM-36-33 | M36X2 | M33X2 | 28 | 43 | 17.5 | 18 | 34 | 41 | 41 | |
1CM-45-42 | M45X2 | M42X2 | 35 | 48 | 17.5 | 20 | 39 | 50 | 50 | |
1CM-52-48 | M52X2 | M48X2 | 42 | 52 | 19 | 22 | 42 | 55 | 60 | |
S | 1DM-14-12 | M14X1.5 | M12X1.5 | 06 | 32 | 13 | 10 | 28 | 17 | 17 |
1DM-16-14 | M16X1.5 | M14X1.5 | 08 | 34 | 15 | 11 | 30 | 19 | 19 | |
1DM-18-16 | M18X1.5 | M16X1.5 | 10 | 34.5 | 15 | 12 | 31 | 22 | 22 | |
1DM-20-18 | M20X1.5 | M18X1.5 | 12 | 36.5 | 17 | 12 | 33 | 24 | 24 | |
1DM-20-22 | M20X1.5 | M22X1.5 | 12 | 39 | 17.5 | 14 | 34 | 27 | 24 | |
1DM-22-20 | M22X1.5 | M20X1.5 | 14 | 41 | 19 | 14 | 37 | 27 | 27 | |
1DM-24-18 | M24X1.5 | M18X1.5 | 16 | 38.5 | 18 | 12 | 36 | 27 | 30 | |
1DM-24-22 | M24X1.5 | M22X1.5 | 16 | 41 | 18.5 | 14 | 37 | 27 | 30 | |
1DM-30-27 | M30X2 | M27X2 | 20 | 47 | 20.5 | 16 | 42 | 32 | 36 | |
1DM-36-33 | M36X2 | M33X2 | 25 | 53 | 23 | 18 | 47 | 41 | 46 | |
1DM-42 | M42X2 | M42X2 | 30 | 57 | 23.5 | 20 | 50 | 50 | 50 | |
1DM-52-48 | M52X2 | M48X2 | 38 | 64 | 26 | 22 | 57 | 55 | 60 |
1CM-RN/1DM-RN Metric to BSP Adapter Video
This video shows information about the 1CM-RN/1DM-RN metric to BSP adapter.
Hydraulic metric BSP adapter can be applied in many hydraulic applications, plumbing and piping systems, and automotive applications.
If you have any questions about metric adapters, please contact us.
